软件简介：
官方网站：https://www.pvsyst.com

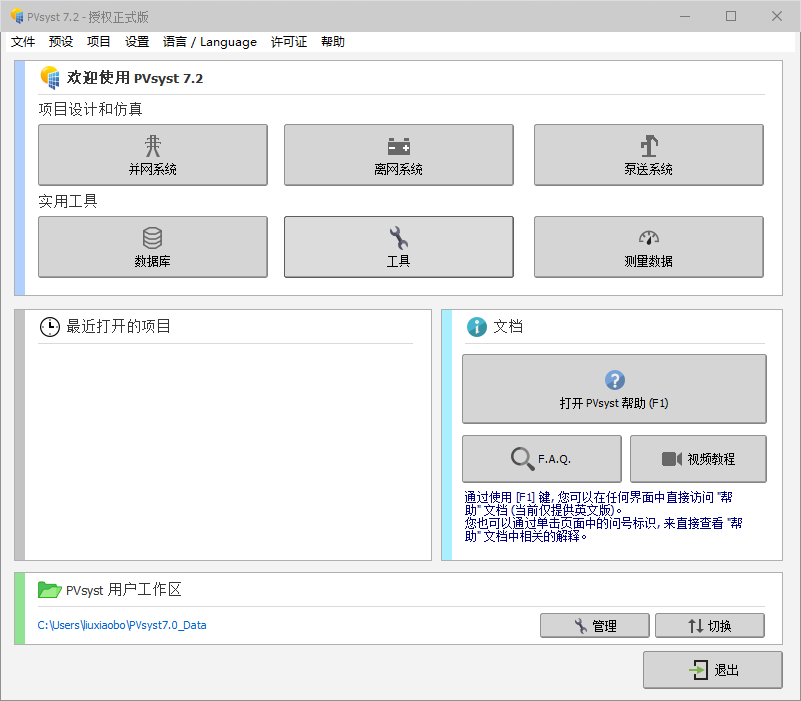

PVsyst 是一款世界领先的光伏系统设计工具，它可以帮助用户轻松完成光伏系统的设计工作，对于光伏行业的朋友非常适用。整个软件功能布局非常清晰，工作区简洁直观，可以看到软件中提供了并网系统，数据库，泵送系统，测量数据的等功能，可以满足用户很多的需要，不仅是可以设计光伏系统，对于水泵等系统的设计工作也是可以支持，适合多种不同的工程人员进行使用，它还提供了阴影场景、方向识别等多种功能，使得用户可以更好的创建设设计光伏系统，支持网格存储功能，这个功能提供了3种不同的作用，包括连续供电、调峰存储、广泛设计者的消费功能增强等，功能上十分丰富，复杂，适合多种场景使用。pvsyst还支持定价、成本的评估计算功能，借助这个功能，可以很好对系统的安装和运营成本进行计算，从而可以更好的制定电价，比如可以对每一个季节的，或者每一个小时的用电价格进行调整，使得定价大于成本，可以获得收益。
安装说明：
首先安装主程序，安装完成后先不要打开。将破解补丁复制替换到软件安装目录（默认为：C:\Program Files\PVsyst7.3）下即可。
7.2和7.3有个区别，如下：
7.3新功能：
- 气象数据：可使用 Meteonorm 8.1的数据
- 跟踪支架：新的散射阴影定义工具
- 系统：新工具允许以电路的形式查看光伏系统中的光伏组串和逆变器。该电路由单线图表示。
改进：
- 老化工具：小幅提升交互界面
- 老化工具：结果现在可以显示在一个表格中并可导出
- 经济评估：改进了定价管理（并网和自用电）
- 经济评估：在财务结果中增加了内部收益率（IRR）值；增加了为每项资产单独定义折旧参数的可能性，而不是为整个项目定义整体折旧参数；增加了为逆变器更换定义年度准备的可能性
- 通用：美式日期格式现在在PVsyst中已得到支持
- 气象数据：在 "气象数据图表"对话框中增加了 "保存 "按钮
- 气象数据, SolarAnywhere API：现在可以获得选定地点的新数据可用性信息
- 气象数据，帮助：更新了帮助页面，包括关于NEDO数据的页面（日本）
- 组件布局：改进了在板块阵列中添加和删除行或列的方法
- 优化工具：现在可以在优化运行后对扫描进行重新命名
- 优化器，华为：添加了新的型号 SUN2000-1100W and -1300W，更新了相关逆变器的数据库和规则
- 项目：改进了项目概览和用户注释
- 项目：增加了直接从主窗口的菜单中加载项目的功能。系统类型现在显示在加载项目窗口中
- 报告：合并了报告中的 "特殊图形 "和 "预定义图形 "内容
- 报告：增加了以下功能：1）在报告选项中选择预定义的绘图 2）通过拖放来改变预定义绘图的顺序
- 阴影系数表：杆状物体板块已可视化
- 阴影：计算跟踪系统的阴影系数现在更快了
- 阴影：现在可以在编辑光伏板块时，在 "有效面积" 模式下修改组件的间距
- 阴影：现在可以定义区域的方位角，精确度为十分之一度
- 阴影、模块布局：改进了阴影对子模块或分区底部电池的电气影响的评估
- 仿真：完全修改了仿真中的网格限制处理
修正：
- 带有自耗电的老化工具：用户自我消耗的能源（_Solar）之前没有在结果中体现出来
- 经济评估：在货币文件无法访问或无法读取的情况下，不再出现崩溃
- 经济评估：当融资包含贷款时，LCOE的计算现在是正确的
- 组件布局：打印报告不再使板块从组件布局的中央视图中消失
- 报告：在项目和配置方案说明的 "系统概要" 界面中的设置将不再导致崩溃
- 报告：为Windows用户名中含有非ANSI字符的用户编辑封面将不再导致错误
- 阴影：纠正N/S轴跟踪支架的X轴组件数和Y轴组件数之间的转置
- 阴影：修复了对位于南半球的项目中用铅笔工具创建光伏板块的问题
- 阴影：用铅笔工具创建的对象将不再重复了
- 用户需求：在导入一个不完整的负荷曲线后显示的警告信息现在将提示缺失的日期和时间。
PVsyst 的功能
系统设计板
系统设计基于一个快速简单的过程：
- 指定所需的功率或可用面积
- 从内部数据库中选择光伏组件
- 从内部数据库中选择逆变器
PVsyst 将提出阵列/系统配置，允许您进行初步模拟。
该软件嵌入了一个颜色编码的警告/错误消息系统。如果您的设计不匹配、问题、警告，您将在适当的框架内收到警告。
系统大小调整：可视化工具
特定工具收集系统大小调整的所有约束：
对于串联中的模块数量：上图显示了光伏阵列的 I/V 曲线，以及逆变器的 MPPT 范围、电压、功率和电流限制。
- 对于逆变器尺寸：第二张图显示阵列功率的年度分布，以及阵列和逆变器的标称功率
- 逆变器的最佳尺寸基于全年可接受的过载损耗。它通常会导致功率比（阵列标称功率相对于逆变器标称交流功率）过大1.25倍。在确定良好的系统尺寸后，您可以使用完整的 3D 编辑器定义不同的损失，例如远处和近阴影，以定义环境和近阴影条件。还提供专用工具，用于评估接线损耗（以及模块质量等其他损失）、模块之间的不匹配、污染、根据机械安装的热行为、系统不可用等。
系统大小调整：可视化工具
特定工具收集系统大小调整的所有约束：
对于串联中的模块数量：上图显示了光伏阵列的 I/V 曲线，以及逆变器的 MPPT 范围、电压、功率和电流限制。
- 对于逆变器尺寸：第二张图显示阵列功率的年度分布，以及阵列和逆变器的标称功率
- 逆变器的最佳尺寸基于全年可接受的过载损耗。它通常会导致功率比（阵列标称功率相对于逆变器标称交流功率）过大1.25倍。在确定良好的系统尺寸后，您可以使用完整的 3D 编辑器定义不同的损失，例如远处和近阴影，以定义环境和近阴影条件。还提供专用工具，用于评估接线损耗（以及模块质量等其他损失）、模块之间的不匹配、污染、根据机械安装的热行为、系统不可用等。
模拟和结果报告
模拟计算全年的能量分布。
主要成果：
- 总发电量[MWh/y]对于评估光伏系统的盈利能力至关重要。
- 性能比率 （PR [%]） 描述了系统本身的质量。
- 比能量[kWh/kWp]是基于可用辐照（位置和方向）的生产指标。
- 显示模拟中涉及的主要能量和收益/损失，
- 用于快速分析系统行为和设计潜在改进的强大工具。
网格存储
电网系统中的储能是一个复杂的特征，因为它可能有不同的目标，这会导致不同的策略和不同的光伏系统配置。到目前为止，我们已经在PVsyst中开发了3种策略：
- 用于增强光伏系统所有者自我消费的存储。
- 一种用于确保调峰的存储，当注入电网的可能功率有限时。
- 一种存储，用于在电网薄弱且通常不可用时用户供电的连续性。
在每种情况下，能量通量都不同，并导致不同的仿真结果。
作为一个例子，我们展示了自消耗光伏系统中涉及的能量。
包括气象规范 – 8.0
- 使用 OpenLayers 和 GeoNames 直接搜索位置
- 适用于地球上任何位置的完整 Meteonorm v8.0 插值程序
光伏组件和模型管理，逆变器
光伏组件和模型管理
- 桑迪亚模型的实现以及与PVsyst模型的比较
- 优化参数工具（低光照、I/V 曲线）
- 新参数（公差、IAM 配置文件、最大 UL）
- 优化器（SolarEdge和Maxim）
逆 变 器
- 新参数（Transfo、CEC 效率）
- 具有非对称输入（非平衡）和高级功率共享的多MPPT
- 制造商选择的改进
老化
多年批量模拟：
- 对于不同的运营年份，相同的气象数据
- 对于一组年度气象数据文件
- 报告上的结果和图表
双面计算
用于跟踪 1 轴系统的双面模型（无限跟踪器）
- 改进了从 3D 中定义的“真实”系统的导入参数
- 模型中的概念误差，导致对背面辐照度的低估了 1/GCR 的系数（即 2 倍或更多！
- 添加从背面看到的漫反射的贡献。
- 反照率以月值表示。季节取向：低纬度地区夏季出现负倾斜的可能性
批量计算
批处理模式和棚优化工具
- 修改音高作为参数
- 双面：离地面高度为参数
经济评价
系统成本评估：
- 资本支出（安装成本）
- 运营成本
- 能够根据自己的系统定义定制成本
定价策略：
- 详细的上网电价定义：固定、可变或定制、小时或季节性变化
- 销售政策：连接税、年度关税变化、关税保修期
- 自我消费经济的参数
高级财务分析：
- 投资资金分配：自有资金、贷款或补贴
- NPV（净现值）和LCOE（平准化能源成本）计算
- 通货膨胀、贴现率和详细的折旧管理
盈利能力分析：
- 年度余额、投资回收期和投资回报率
- 图形结果：表格、绘图和饼图
