在光伏电站设计中,电池阵列的布置非常重要,阵列间的距离对光伏电站的输出功率和转换效率有很大影响,错误的安装会导致后排的太阳光被前排遮挡。一般确定原则为冬至当天的9:00至下午3:00,光伏方阵不应被遮挡。

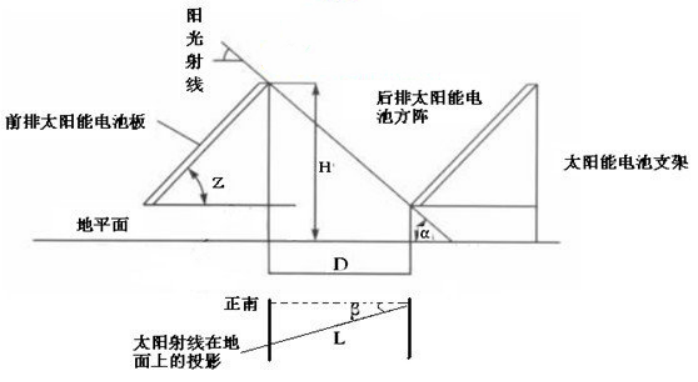

下图所示为太阳能电池方阵前后间距的计算参考。


太阳能电池方阵间距D,可以从4个公式求得:

D=Lcosβ

L=H/tanα

α=arcsin(sinΦsinδ+cosΦcosδcosω)

β=arcsin(cosδsinω/cosα)

首先计算冬至上午9:00太阳角度和太阳方位角。冬至时纬度角δ是-23.45°,上午9:00的时角ω是45°,于是有:

α=arcsin(0.648cosΦ+0.399sinΦ)

β=arcsin(0.917×0.707/cosα)

求出太阳高度角α后和太阳方位角后,即可求出太阳光在方针后面的投影长度L,再将L折算到前后两排方阵之间的垂直距离D:

D=Lcosβ=Hcosβ/tanα

例如:北京地区纬度Φ=39.8°,太阳能电池方阵高2m,则太阳能电池方阵的间距为(取δ=-23.45°,ω=45°)

α=arcsin(0.648 cosΦ+0.399sinΦ)=arcsin(0.498-0.255)=14.04°

β=arcsin(0.917×0.707/cosα)=42.0°

D=Hcosβ/tanα=2×0.743/0.25=5.94m
